Drijfwerk / Carter van een CatPumps hogedrukpomp

Smering van het drijfwerk van de pomp is in verband met de levensduur van essentieel belang.
De krukas met lagers, drijfstangen en kruiskoppen staat tot de helft in de olie en waarborgt daardoor een optimale smering van zeer laag tot aan het maximaal toegestane toerental.
Controleer voor elke inbedrijfname het oliepeil. Daar­naast is regel­matige verversing van olie noodzakelijk.

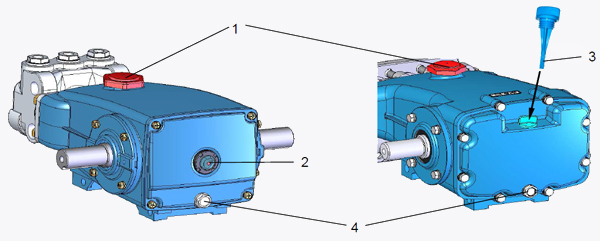

Ten behoeve van het vullen is aan de bovenzijde een rode vuldop aanwezig (no. 1 onderstaande afbeelding).

Ter controle van het oliepeil zijn alle modellen voorzien van een oliekijk­glas aan de achterzijde van het drijfwerk, dit met uitzondering van de 25 en 60 Frame modellen, welke zijn uitgerust met een oliepeilstok.
Ten behoeve van het aftappen is op het laagste punt aan de achterzijde van het drijfwerk een verchroomde olie-aftap plug aanwezig (4), welke met een 19 mm sleutel verwijderd kan worden.
Olie verversen zo mogelijk alleen bij een warme pomp, daar de olie dan snel­ler en beter stroomt en eventuele bezinksels gemakkelijker worden meege­voerd.
De hoeveelheid carterolie varieert per model van ca. 0,3 liter tot ca. 9,5 liter.

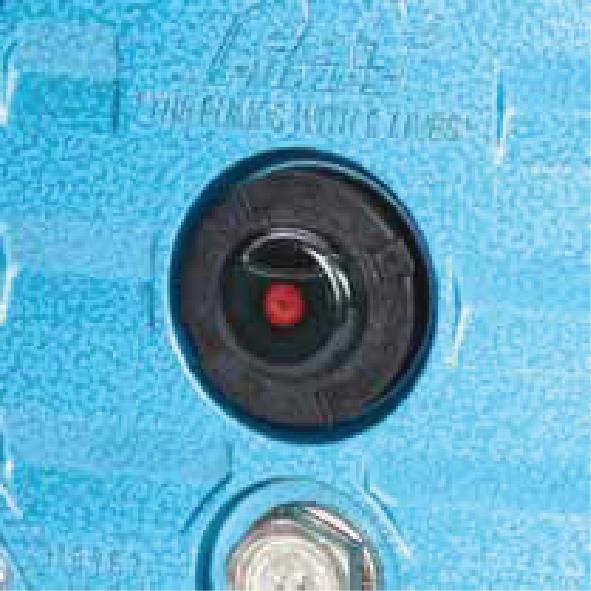

Vul tot aan de rode punt (midden) van het oliekijkglas, dit m.u.v. de 25 en 60 frame modellen, welke zijn uitgerust met een oliepeilstok (3).

Bij nieuwe pompen eerste olieverversing na 50 bedrijfsuren.
Verdere olieverversingen na elke 500 bedrijfsuren of 3 maanden.
Enkele nieuwe modellen hebben een z.g. bescherm- en regenkap over de olievuldop. Indien niet noodzakelijk, verdient het aanbeveling deze in zijn geheel te verwijderen.
